KR166ハゼ・KR166ハゼSタイプ
- 屋根30分耐火構造認定
＜KR166ハゼ＞
■働き幅500㎜の丸ハゼ折板、施工性にすぐれた屋根です。
■工場、倉庫、体育館等の中型から大型の建築物に最適です。

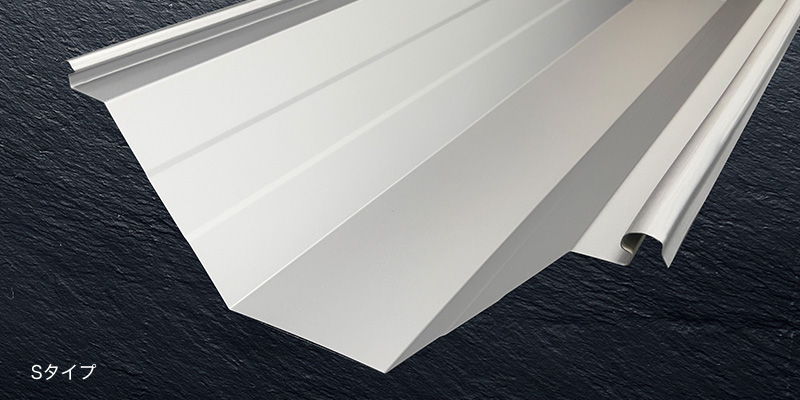

＜KR166ハゼSタイプ＞
■166ハゼと同型、斜辺部にリブを設けた丸ハゼ折板です。
■リブラインが直線を美しく演出します。
設計参考仕様
| 働き幅 | 500mm |
|---|---|
| 板厚 | （0.6）0.8〜1.0mm |
| 最短寸法 | 1,200mm |
| 原板幅 | 762mm |
| ㎡当たり必要m数 | 2m |
| 屋根勾配 | 3/100以上 |
| 自然曲げ半径 | 250m以上 |
| 裏貼り断熱材 | ○ |
| アーチ工法 | × |
| オプション | サイドリブ付（Sタイプ） |
| ラジアル | ○ |
| ラジアル最小曲げ半径 | 550mm |
断面性能
| 板厚 (mm) |
単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| Wkg/m | Wkg/m2 | IX (cm4/m) |
ZX (cm3/m) |
IX (cm4/m) |
ZX (cm3/m) |
|
| 0.6 | 3.74 | 7.48 | （319.000） | （38.00） | （155.00） | （17.60） |
| 0.8 | 4.94 | 9.88 | 500.40 | 57.80 | 292.67 | 35.27 |
| 1.0 | 6.13 | 12.27 | 625.50 | 72.25 | 365.84 | 44.09 |
屋根30分耐火構造認定
| 認定番号 | FP030RF-9325 |
|---|---|
| 裏張り材 | ガラス繊維系無機質断熱材 （ニチアス・東レ）2〜10mm |
| 鋼板厚さ(mm) | 0.8〜1.2 |
| 母屋ピッチ(mm) | 施工条件に合わせて別途検討 |
| タイトフレーム板厚(mm) | 3.2以上 |
| 認定元 | 断熱亜鉛鉄板委員会 |
| 認定番号 | FP030RF-9326 |
|---|---|
| 裏張り材 | 無機質高充填フォームプラスチック （日立化成・古河電工）9mm以下 しずかエース（古河電工）4mm以下 |
| 鋼板厚さ(mm) | 0.8〜1.2 |
| 母屋ピッチ(mm) | 施工条件に合わせて別途検討 |
| タイトフレーム板厚(mm) | 3.2以上 |
| 認定元 | 断熱亜鉛鉄板委員会 |
| 認定番号 | FP030RF-0633 |
|---|---|
| 裏張り材 | ガラス繊維系無機質断熱材 5mm以上 |
| 鋼板厚さ(mm) | 0.8〜1.2 |
| 母屋ピッチ(mm) | 4,500以下 |
| タイトフレーム板厚(mm) | 2.3〜4.5 M10以上×L25以上 |
| 認定元 | 断熱亜鉛鉄板委員会 |
| 備考 | ステンレス鋼板不可 タイトフレームステンレス不可 |
| 認定番号 | FP030RF-0632 |
|---|---|
| 裏張り材 | 無機質高充填フォームプラスチック 4mm以上 |
| 鋼板厚さ(mm) | 0.8〜1.2 |
| 母屋ピッチ(mm) | 4,000以下 |
| タイトフレーム板厚(mm) | 2.3〜4.5 M10以上×L25以上 |
| 認定元 | 断熱亜鉛鉄板委員会 |
| 備考 | ステンレス鋼板不可 タイトフレームステンレス不可 |
| 認定番号 | FP030RF-0478 |
|---|---|
| 裏張り材 | NSフネンEx、St 4.5〜11mm |
| 鋼板厚さ(mm) | 0.6以上 |
| 母屋ピッチ(mm) | 4,000以下 |
| タイトフレーム板厚(mm) | 2.3以上 |
| 認定元 | 中川産業（株） |
| 備考 | ステンレス鋼板不可 |
※M8以上となっており、ミリネジ指定です。通常使用されるのはインチネジの為、ミリネジをご指定ください。
付属部品
標準部材
-
タイトフレーム
-
棟用タイトフレーム
-
妻タイトフレーム
-
単独フレーム
-
軒先面戸（換気有）
-
水止面戸（裏加工有）
-
エプロン面戸
-
見切面戸（換気有/100有）
-
化粧フレーム
-
ハゼつかみ金具
-
屋根用取付金具
-
ハゼつかみ金物
-
ハゼ面戸
-
棟板金具
-
ハゼ取付金具
-
スノーロイヤル
-
バレーガード
-
スノーファイター
-
押さえピース（明かり取り用）
