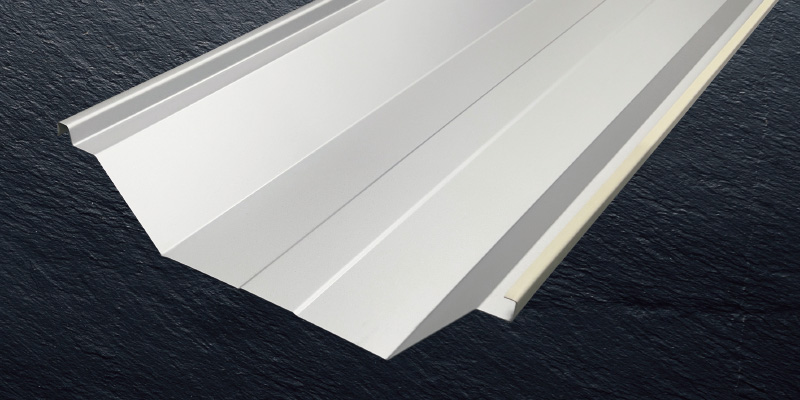

KR角ハゼ455
- 屋根30分耐火構造認定
■小規模から中型の建築物に最適です。
設計参考仕様
| 働き幅 | 455mm |
|---|---|
| 板厚 | 0.6〜0.8mm |
| 最短寸法 | 1,300mm |
| 原板幅 | 605mm |
| ㎡当たり必要m数 | 2.2m |
| 屋根勾配 | 3/100以上 |
| 自然曲げ半径 | 180m以上 |
| 裏貼り断熱材 | ○ |
| アーチ工法 | × |
| オプション | なし |
| ラジアル | × |

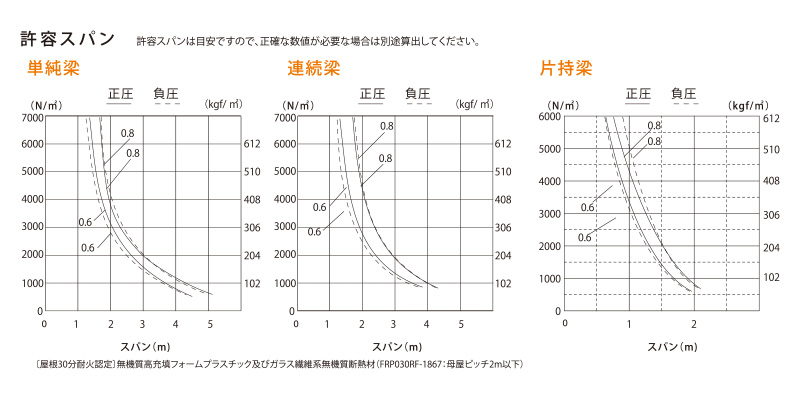

断面性能
| 板厚 (mm) |
単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| Wkg/m | Wkg/m2 | IX (cm4/m) |
ZX (cm3/m) |
IX (cm4/m) |
ZX (cm3/m) |
|
| 0.6 | 3.00 | 6.59 | 102.00 | 17.50 | 52.9 | 10.60 |
| 0.8 | 3.95 | 8.68 | 152.40 | 28.30 | 91.3 | 18.30 |
屋根30分耐火構造認定
| 認定番号 | FP030RF-1867 |
|---|---|
| 裏張り材 | ガラス繊維系無機質断熱材 5mm以上 無機質高充填フォームプラスチック 4mm以上 |
| 鋼板厚さ(mm) | 0.6〜0.8 |
| 母屋ピッチ(mm) | 2,000以下 |
| タイトフレーム板厚(mm) | 2.3以上 |
| 認定元 | KOIKE |
| 備考 | ステンレス鋼板不可 |
| 認定番号 | FP030RF-1504 |
|---|---|
| 裏張り材 | ガラス無機質系断熱材 5mm以上 |
| 鋼板厚さ(mm) | 0.6〜1.2 |
| 母屋ピッチ(mm) | 1,220以下 |
| タイトフレーム板厚(mm) | 2.3〜4.5 M8以上×L16以上 ※ |
| 認定元 | 断熱亜鉛鉄板委員会 |
| 備考 | ステンレス鋼板不可 タイトフレームステンレス不可 |
| 認定番号 | FP030RF-1505 |
|---|---|
| 裏張り材 | 無機質高充填フォームプラスチック 4mm以上 |
| 鋼板厚さ(mm) | 0.6〜1.2 |
| 母屋ピッチ(mm) | 1,220以下 |
| タイトフレーム板厚(mm) | 2.3〜4.5 M8以上×L16以上 ※ |
| 認定元 | 断熱亜鉛鉄板委員会 |
| 備考 | ステンレス鋼板不可 タイトフレームステンレス不可 |
※M8以上となっており、ミリネジ指定です。通常使用されるのじゃインチネジの為、ミリネジをご指定ください。
付属部品
標準部材
-
タイトフレーム
-
妻用タイトフレーム
-
単独フレーム
-
軒先面戸（換気有）
-
水止面戸（裏加工有）
-
エプロン面戸
-
見切面戸（換気有）
-
棟板金具
-
マルチグリップ
-
棟金具T40
-
ハゼつかみ金物
-
ハゼ面戸
-
ハゼ取付金具
-
スノーロイヤル
-
バレーガード
-
スノーファイター
